제품소개

CONET SYS

신뢰를 기반으로 한 기술 파트너

코넷시스템은 사람과 기술을 연결하는 솔루션을 통해 기업과 조직이 더 효율적으로 성장할 수 있도록 지원합니다. 축적된 경험과 안정적인 시스템 구축으로 지속 가능한 가치를 만들어갑니다.

회사소개서 다운로드

PKG Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 640x996x1585 (WxDxH)
  • Purpose/span> For Training Purpose
  • Monitor Dual Monitor Top and Down/span>

FFX Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 640x1054x1605 (WxDxH)
  • Shock MIL-STD-901 D
  • EMI/EMC MIL-STD-461 F
  • Temperature
    Humidity     MIL-STD-810G

IIDS Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 640x977x1579 (WxDxH)
  • Shock MIL-STD-901 D
  • EMI/EMC MIL-STD-461 F
  • Temperature
    Humidity     MIL-STD-810G

Radar Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 620x1084x1240 (WxDxH)
  • Shock MIL-STD-901 D
  • EMI/EMC MIL-STD-461 F
  • Monitor Single Monitor

Console Design for Installation and Maintenance

We collaborate with people, teams, and businesses to develop design systems

ULTASS Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 1136x627x1151 (WxDxH)
  • Shock MIL-STD-901 D
  • EMI/EMC MIL-STD-461 F
  • Temperature
    Humidity     MIL-STD-810G
  • Monitor Dual Monitor Side by SideG

ULTASS Tactical Console Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 1590x1475x869 (WxDxH)
  • Shock MIL-STD-901 D
  • EMI/EMC MIL-STD-461 F
  • Temperature
    Humidity     MIL-STD-810G
  • Monitor Large Monitor

ECS Wall Mount Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 530x535x570 (WxDxH)
  • Console Auxiliary Control Console
  • Mode Local Control Mode
  • Engine Propulsion Engine Control
  • Control Damage Control

ECS Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 700x935x1620 (WxDxH)
  • Console Ship Control Console
  • Monitoring Control and Monitoring
  • Engine Propulsion Engine, Steering,
  • Navigation Damage, Navigation and Communication

Mid-Altitude UAV Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 800x980x1171 (WxDxH)
  • Control Control Console for UAV
  • Mounted Vehicle Mounted

Mid-Altitude UAV Console

We collaborate with people, teams, and businesses to develop design systems

  • Size 550x900x1284 (WxDxH)
  • Control Control Console for UAV
  • Mounted Vehicle Mounted

Satellite-Communication Cabinet

We collaborate with people, teams, and businesses to develop design systems

  • Size 600x900x1705 (WxDxH)
  • Shock MIL-STD-901 D
  • EMI/EMC MIL-STD-461 F
  • Temperature
    Humidity     MIL-STD-810G
  • Type Slide Type for Rack Equipments

Mid-Altitude UAV FCE Cabinet

We collaborate with people, teams, and businesses to develop design systems

  • Size 2237x790x1705 (WxDxH)
  • Shock MIL-STD-901 D
  • EMI/EMC MIL-STD-461 F
  • Temperature
    Humidity     MIL-STD-810G
  • Type Data Processing for UAV

CIWS CBT Cabinet / Operation & Communication Cabinet

We collaborate with people, teams, and businesses to develop design systems

  • Left Size 560x1000x1515 (WxDxH)
  • Left For Training Purpose
  • Right Size 2237x790x1705 (WxDxH)
  • Right Main Sever for Operation

ECS Cabinet

We collaborate with people, teams, and businesses to develop design systems

  • Left Size 600x700x950 (WxDxH)
  • Left Server Cabinet
  • Left ECS Network Interface
  • Left ECS System Server
  • Right Size 800x370x1400 (WxDxH)
  • Right Signal Input and Output
  • Right Data Transmission and Receiving between Console and DAU
  • Right Control and Monitoring
    - Main Generator
    - Electric System

PKG A

- PKG A급 해군 함정 전투체계 훈련용 Simulator
- 본 Simulator 를 활용한 함정 승조원 및 관련 인력 훈련
- 해군 Training 기관에 본 Simulator 설치 및 운용
- 외관은 본 제품과 동일한 판금 제품으로 가격이 매우 저렴

FFX I Combat System

- FFX I급 해군 함정 전투체계 및 주요 탑재장비 훈련용 Simulator
- 본 Simulator 를 활용한 함정 승조원 및 관련 인력 훈련
- 해군 Training 기관에 본 Simulator 설치 및 운용
- 외관은 본 제품과 동일한 판금 제품으로 가격이 매우 저렴

DDH Combat System

- 800x850x2156 (WxDxH)
- DDH급 해군 함정 전투체계 훈련용 Simulator
- 해군 Training 기관에 본 Simulator 설치 및 운용
- 외관은 본 제품과 동일한 판금 제품으로 가격이 매우 저렴

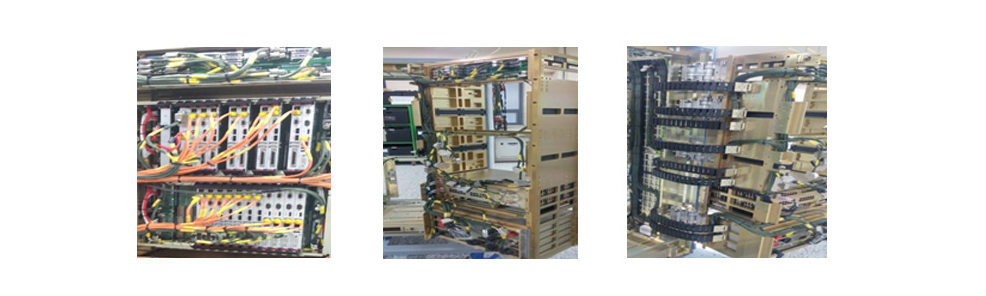

Sub Rack

SONAR Array Drum

Sub Rack

SONAR Array Drum

Sub Rack

Precision Machining

Sub Rack

SONAR Sensor Parts (Underwater)

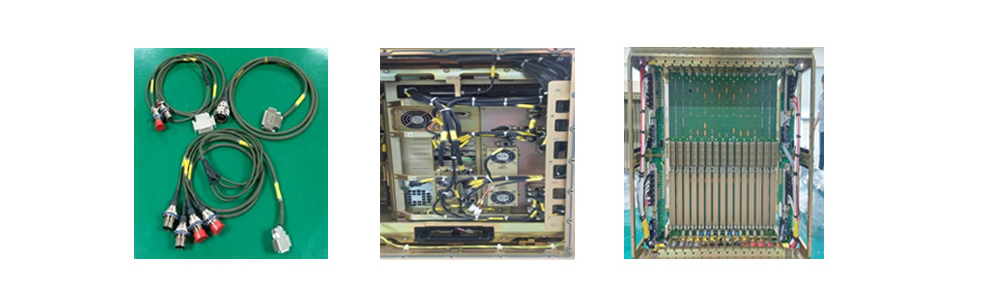

Sub Rack

Cable Harness

<제품 용도>
시스템에 필요한 각종 Signal 류 송신 및 수신
시스템에 필요한 각종 전원 공급

<상업 및 군수품에서 요구되는 표준 Cable Harness>
Temperature and Humidity : MIL-STD-810G, MIL-HDBK-2036
EMI/EMC : MIL-STD-461G
IPC-620 Class 3

각종 전자통신 시스템용 케이블 생산 및 시스템 체계 통합

Sub Rack

Cable Harness

<제품 용도>
시스템에 필요한 각종 Signal 류 송신 및 수신
시스템에 필요한 각종 전원 공급

<제품 생산 및 적용 범위>
Whole Process - Strip, Cable Tie and Lacing, Sleeve, Crimping Terminal and Soldering
- EMI/EMC : MIL-STD-461G
<상업 및 군수품에서 요구되는 표준 Cable Harness>
Temperature and Humidity : MIL-STD-810G, MIL-HDBK-2036
EMI/EMC : MIL-STD-461 G
IPC-620 Class 3
전자기 제거 필터 케이블 및 광 케이블
각종 전자통신 시스템용 케이블 생산 및 시스템 체계 통합
고객 맞춤형 제품 생산 및 공급

F형 표적지

- 열 영상 표적지는 겨울철, 악천후 및 우천시에 주변온도 보다 높은 특정 온도를 유지한다.
- Thermal imagery target 이 특정온도를 유지하므로 모든 Thermal imagery 조준경을 활용하여 효율적인 사격 훈련을 할 수 있다.
- Thermal imagery target 용 전원 Cable이 2중으로 되어있어 높은 신뢰성을 제공한다.

  • Target 660x530 (Target)
  • Heat Source 300x300 (Heat Source)
  • AC 12/24V DC, 110/220V AC/span>

E 형 표적지

- 열 영상 표적지는 겨울철, 악천후 및 우천시에 주변온도 보다 높은 특정 온도를 유지한다.
- Thermal imagery target 이 특정온도를 유지하므로 모든 Thermal imagery 조준경을 활용하여 효율적인 사격 훈련을 할 수 있다.
- Thermal imagery target 용 전원 Cable이 2중으로 되어있어 높은 신뢰성을 제공한다.

  • Target 440x700 (Target)
  • Heat Source 400x390 (Heat Source)
  • AC 12/24V DC, 110/220V AC/span>

열영상 표적지 (소총용)

- 열 영상 표적지는 겨울철, 악천후 및 우천시에 주변온도 보다 높은 특정 온도를 유지한다.
- Thermal imagery target 이 특정온도를 유지하므로 모든 Thermal imagery 조준경을 활용하여 효율적인 사격 훈련을 할 수 있다.
- Thermal imagery target 용 전원 Cable이 2중으로 되어있어 높은 신뢰성을 제공한다.

열영상 표적지 - 전차용
(Moving tank target)

  • Target 440x700 (Target)
  • Heat Source 1000x1100 (Heat Source)
  • AC 12/24V DC, 110/220V AC/span>

Observe tank target
(Use thermal imagery equipment)

  • Target 6500x2400 (Target)
  • Heat Source 1000x1100 (Heat Source)
  • AC 12/24V DC, 110/220V AC/span>

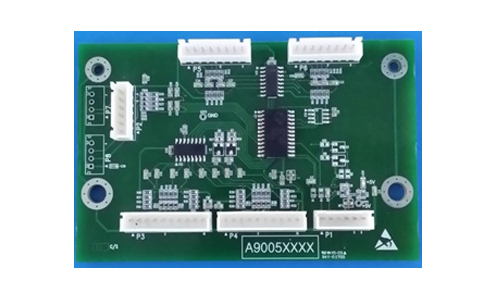

조이스틱 제어보드(CN1701-P)

- 상용 조이스틱 제어 가능
- 조이스틱을 사용하는 전 품목에 사용 가능하며 방습 및 방진 설계 적용
- USB 2.0 인터페이스

  • 전원 규격 +5VDC(±5%), 최대 60mA
  • 조이스틱 규격 1~4th AXIS 지원
  • 스위치 규격 1~8th 스위치 지원
  • 통신 규격 USB 3.0, 2.0 지원하며, USB 1.1동작
  • 커넥터 규격 TOBY사 XH250 SERIES 지원
  • Monitor Dual Monitor Side by SideG

전원분배장치

적용범위

전원분배장치는 상용의 전원제어장치, 전원분배장치, 송풍팬제어장치를 각각 사용하던 시스템에 단일의 장치로 크기 및 비용 문제를 해소한 국내 투자 기술 개발제품입니다.

제품설명
  • 유지보수가 용이한 설계
  • 교류 및 직류 전원의 디지털 제어 용이
  • 내·외부 원격제어가 용이한 설계
  • 운용장비 가·감이 용이한 설계
  • 습기 및 먼지 방지 설계 적용
적용분야

전원제어, 전원분배, 송풍팬제어가 필요한 전 품목에 적용 가능하며, 먼지, 진동, 충격 등 환경 악조건에서도 정상 동작이 요구되는 장비에 적용 가능합니다.

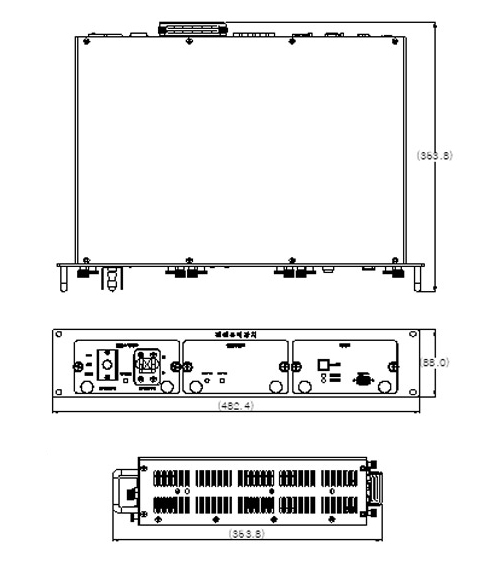

전원분배장치 도면

제품사양

운용 온도 0 ~ 50℃
전원 입력 규격 AC 220V (±10%), 최대 15A
전원 출력 규격 AC 220V (±10%), 최대 12A
DC 12V (±5%), 최대 8.3A
스위치 규격 1 ~ 8th 스위치 지원
통신 규격 RS-232C 및 DRY I/O 제어
커넥터 규격 ITT CANNON D-SUB / MOLEX 파워 커넥터

커넥터 사양

J01, J02 ITT Cannon DAM3W3S
J03~J06 MOLEX 50-84-1030
J07~J09 ITT Cannon DEMA9S
J13~J15 ITT Cannon DEMA9P
J16~J18 MOLEX 39-01-2060
J19~J21 MOLEX 39-01-4030
J22 MOLEX 39-01-2200
